Rodando código em
uma máquina de cartão de crédito

Uma jornada de um processo de engenharia reversa de uma máquina de cartão de crédito PAX D177 para rodar código customizado.

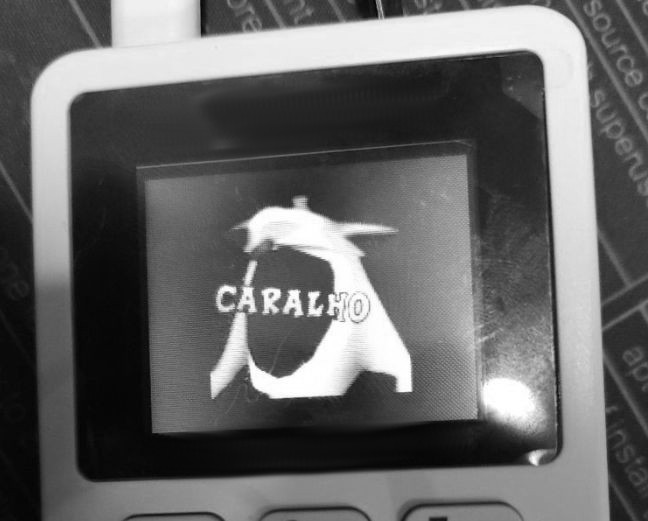

Máquina D177 Customizada
root@lhc:~# LABORATÓRIO HACKER DE CAMPINAS - DESCONFERÊNCIA ANUAL

[ ! ] DISCLAIMER

Todos os procedimentos descritos aqui foram feitos com material disponível publicamente - Nenhuma falha de segurança foi realmente explorada aqui para obter execução de código. A técnica de troca de processador não contorna as proteções contra violações nem permite que uma máquina falsa efetue pagamentos.

As máquinas de pagamento com cartão de crédito no Brasil geralmente estão no estado da arte em relação às medidas de segurança. Lembro-me uma vez que um funcionário da Elavon me disse que o Brasil recebeu todos os primeiros lançamentos de máquinas e sistemas de pagamento. Quando perguntei por que, ele disse: as fraudes no Brasil são sofisticadas o suficiente, que se o sistema for seguro o suficiente para o Brasil, funciona em qualquer lugar do mundo.

No futuro, farei um artigo sobre as medidas de segurança que tanto a MegaHunt, quanto a PAX e as empresas brasileiras implementam em suas máquinas para evitar que os sistemas sejam adulterados.

Se você estiver compartilhando / comentando sobre este artigo, por favor coloque o mesmo aviso de isenção de responsabilidade lá. Não me importo de usar as informações aqui para fazer novos artigos, mas o Brasil sofre muito com fakenews (especialmente envolvendo hardware de segurança feito aqui) e alguém pode pensar que isso torna possível hackear seus cartões de crédito ou contas.

root@lhc:~# LABORATÓRIO HACKER DE CAMPINAS - DESCONFERÊNCIA ANUAL

Primeiros trabalhos e Identificação de coisas

Conseguir 3 dispositivos para testes [OK]

  1. Vou abrir, e deixar todas proteções dispararem.
  2. Vou usar para tentar bypassar todas proteções (caso seja meu objetivo)
  3. Vou manter como está, para poder ter um modelo de referência para os estudos.

O que era esperado: [FAIL]

  • Segurança pesada
    • - Proteção contra tamper
    • - Proteção contra clock-glitching
    • - Proteção contra manipulação de RNG
    • - Assinaturas de código
    • - Criptografia de Código
  • Muita frustração
root@lhc:~# LABORATÓRIO HACKER DE CAMPINAS - DESCONFERÊNCIA ANUAL

Alvo

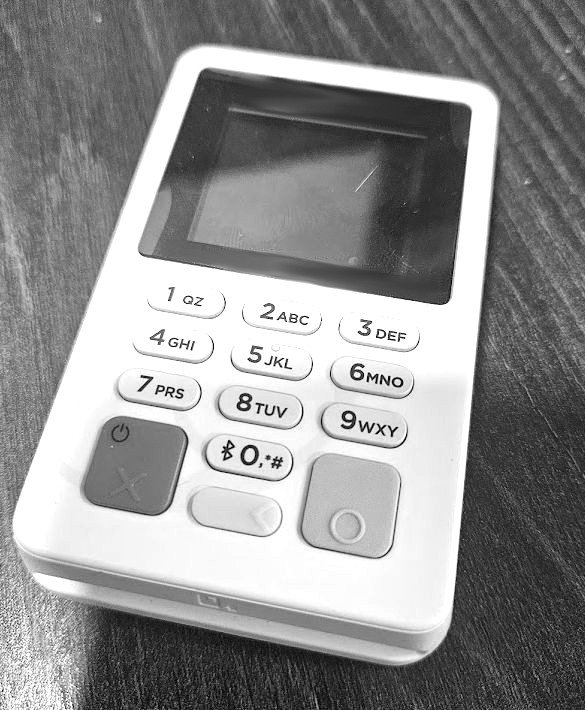

Alvo Máquina PAX D177
root@lhc:~# LABORATÓRIO HACKER DE CAMPINAS - DESCONFERÊNCIA ANUAL

Tamper Points

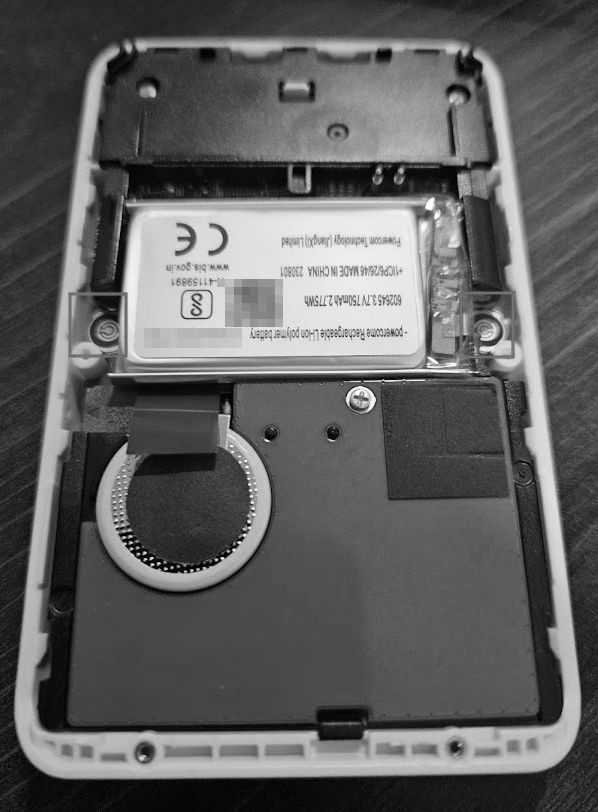

Tamper Traseira

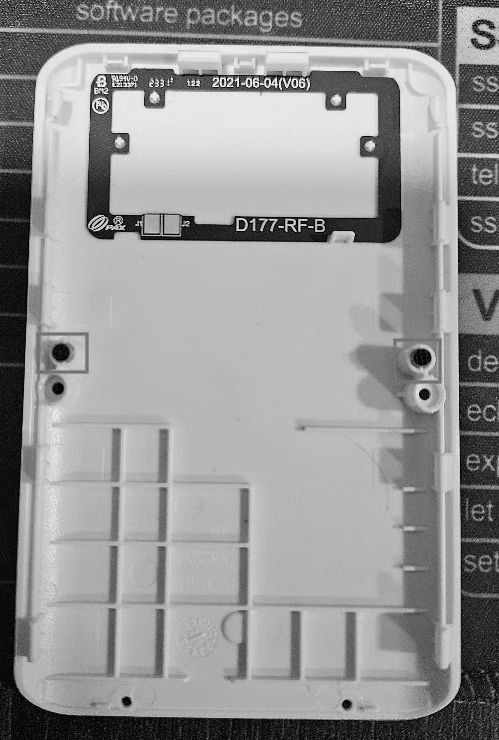

Tamper Carcaça
root@lhc:~# LABORATÓRIO HACKER DE CAMPINAS - DESCONFERÊNCIA ANUAL

Opsss

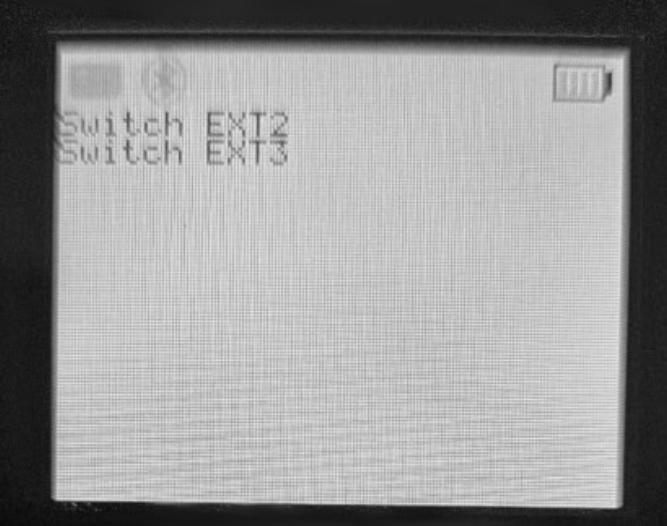

Tela Switch EXT2/EXT3
root@lhc:~# LABORATÓRIO HACKER DE CAMPINAS - DESCONFERÊNCIA ANUAL

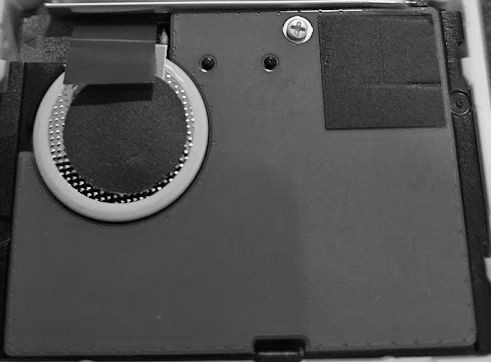

Mesh In Place

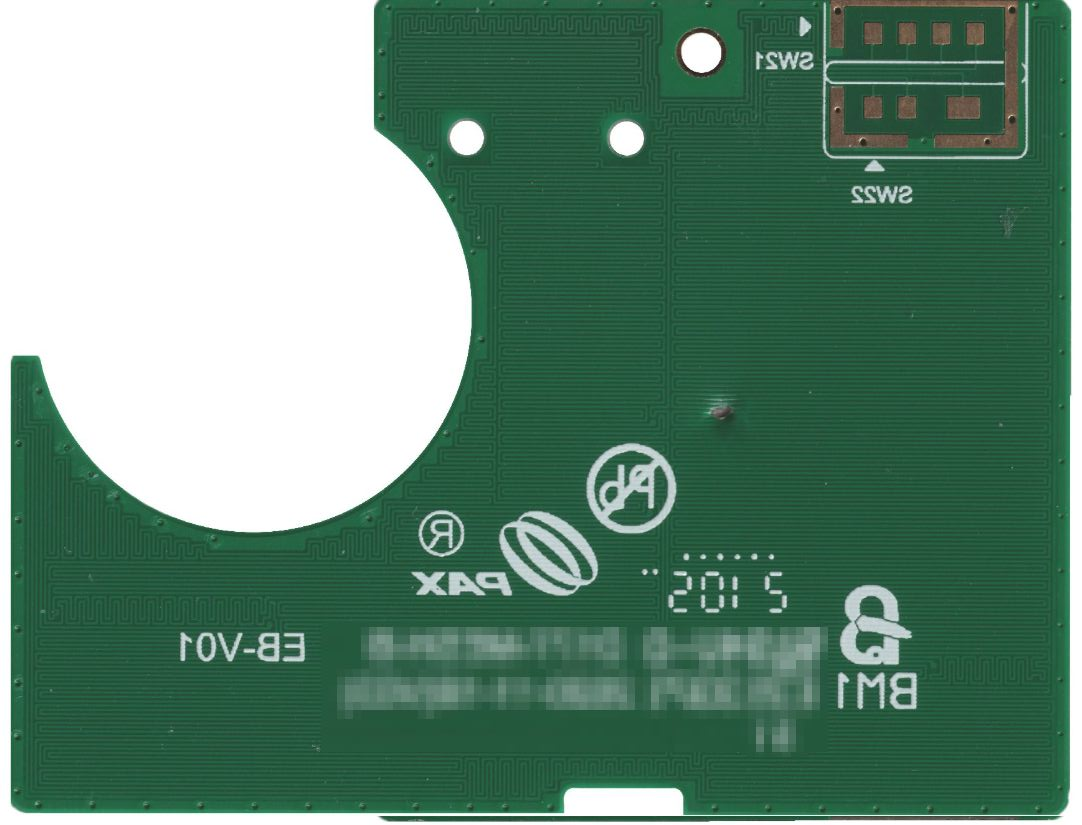

Mesh Scan
root@lhc:~# LABORATÓRIO HACKER DE CAMPINAS - DESCONFERÊNCIA ANUAL

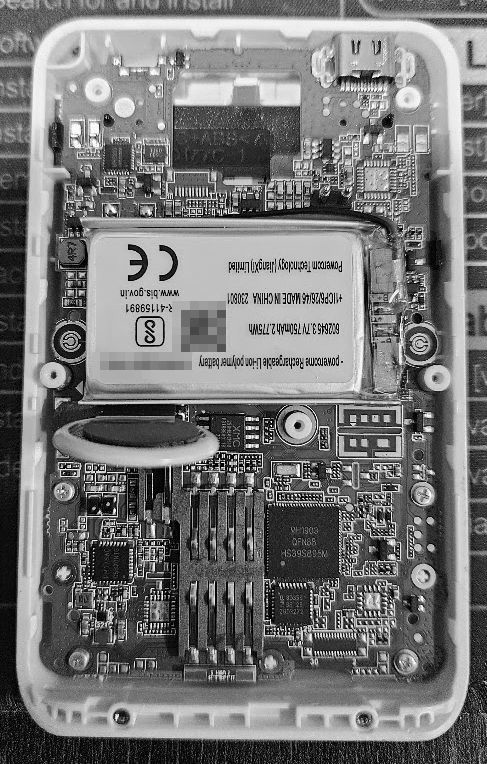

Maquina
root@lhc:~# LABORATÓRIO HACKER DE CAMPINAS - DESCONFERÊNCIA ANUAL

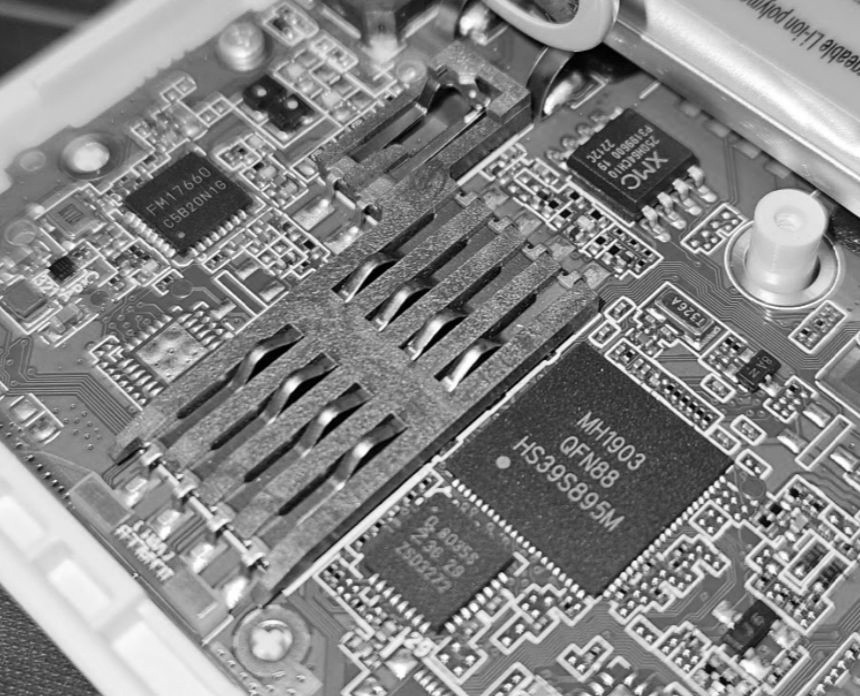

Macro PCB

O que importa pra gente

  • MH1903 - Nosso principal SoC (CPU)
  • NXP 8035S - PHY de Interface de SmartCard
  • FM17660 - Leitor NFC
  • XM25Q65 - Memória Flash SPI de 16MB
root@lhc:~# LABORATÓRIO HACKER DE CAMPINAS - DESCONFERÊNCIA ANUAL

A CPU da máquina

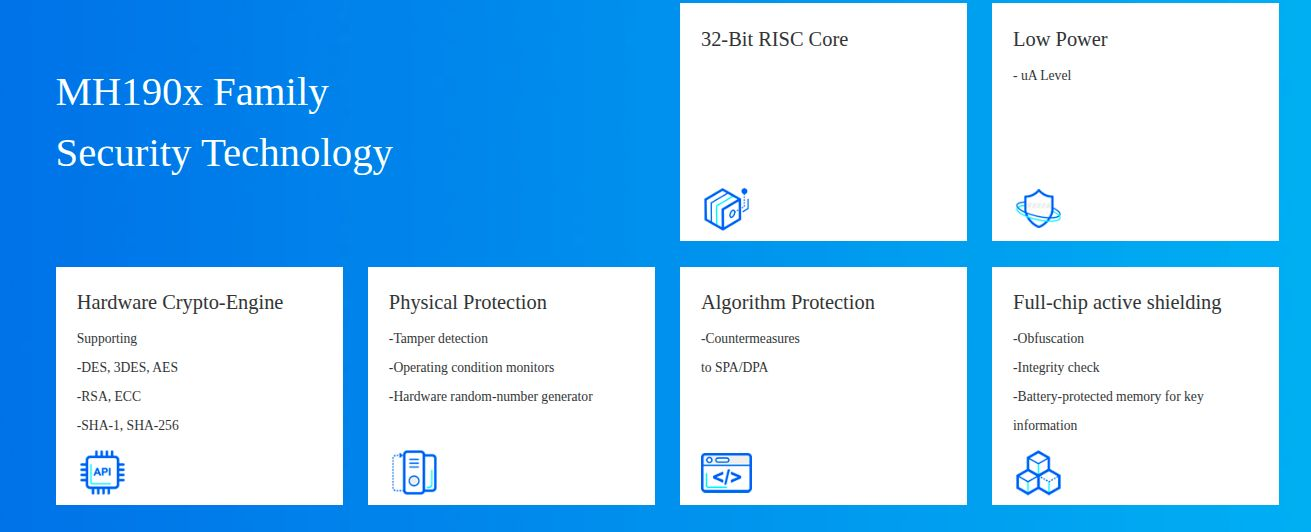

Diagrama MH190x
Chip MH1903
ARM Cortex M4F (Especificação SC300)
1MB de RAM
1MB de Flash
// Datasheets incompletos, SDKs incompletas espalhadas pela internet
root@lhc:~# LABORATÓRIO HACKER DE CAMPINAS - DESCONFERÊNCIA ANUAL

Irmão "Arduino-like"

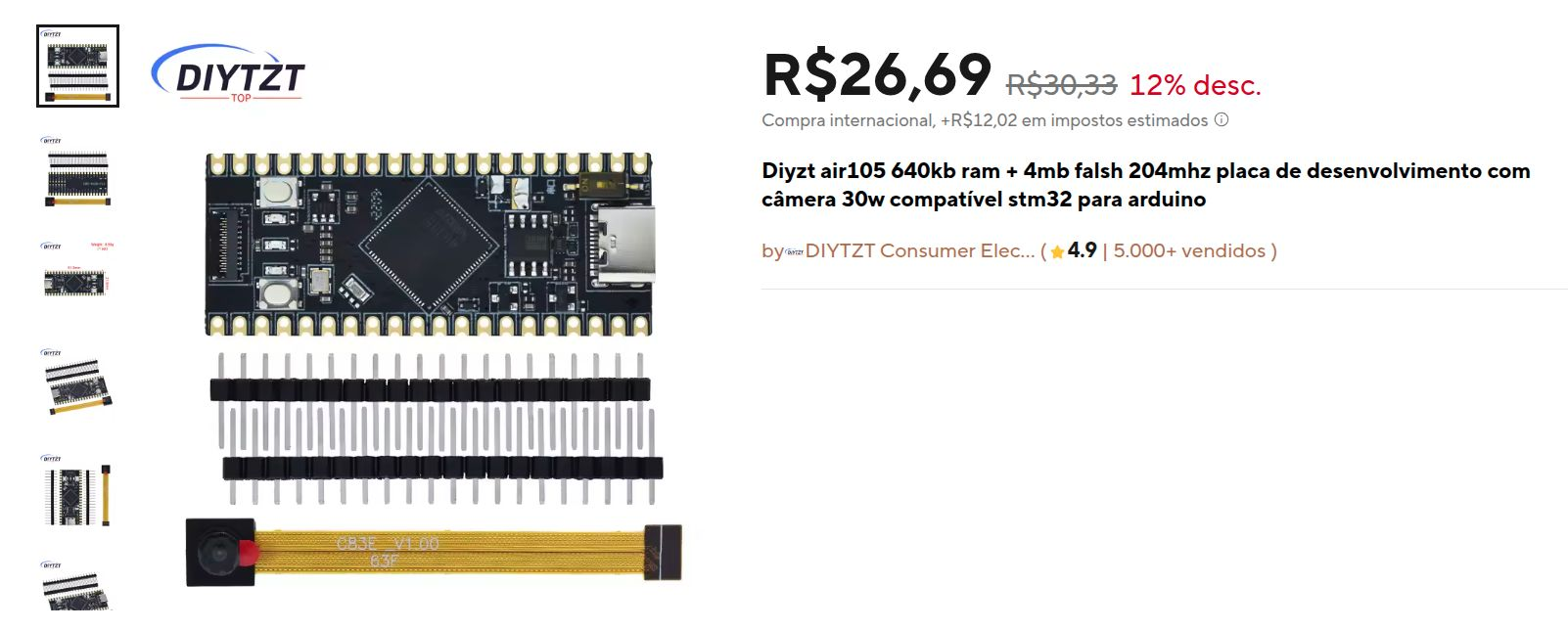

Placa AIR105
ARM Cortex M4F (Especificação SC300)
640KB de RAM
4MB de Flash
// Datasheets incompletos, SDKs incompletas espalhadas pela internet
root@lhc:~# LABORATÓRIO HACKER DE CAMPINAS - DESCONFERÊNCIA ANUAL

Decaps

Microscópio AIR105 Microscópio AIR105

AIR105

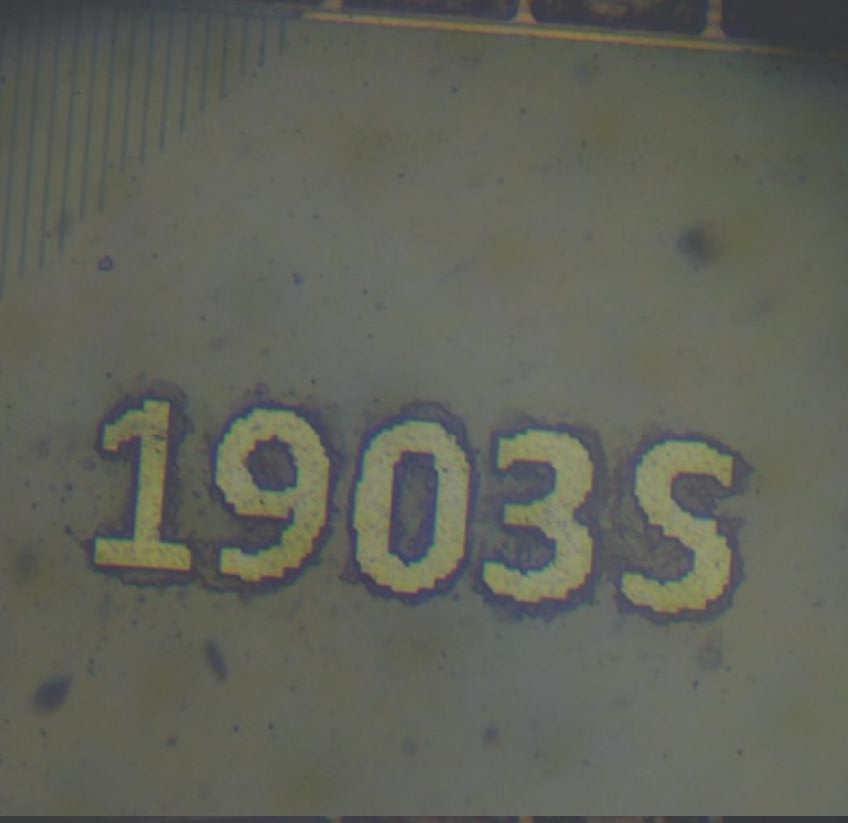

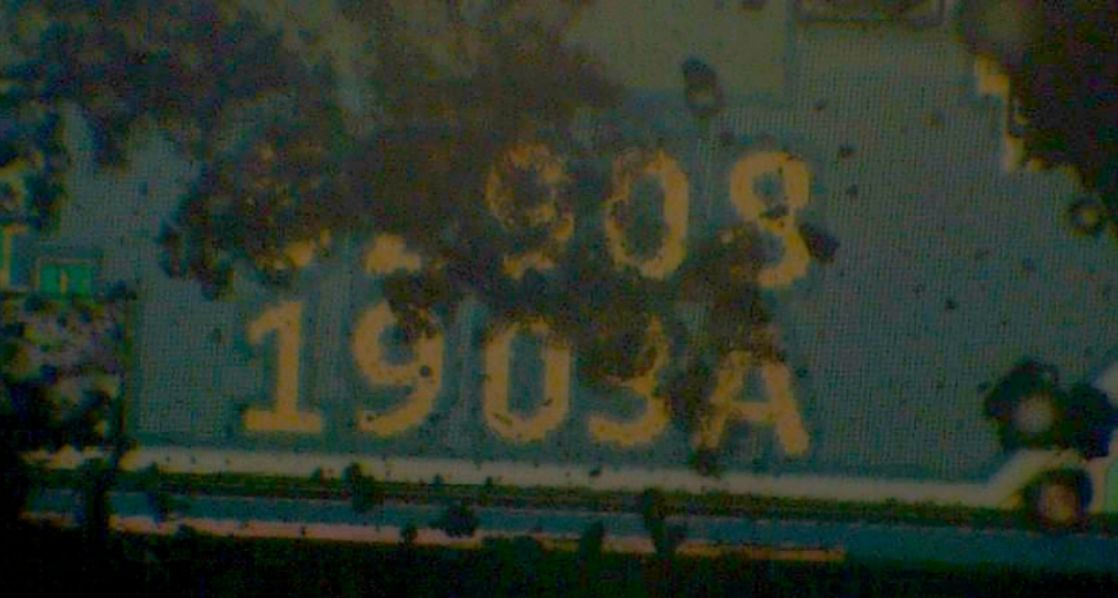

Microscópio MH1903

MH1903

root@lhc:~# LABORATÓRIO HACKER DE CAMPINAS - DESCONFERÊNCIA ANUAL

Descobrindo como as coisas estão conectadas

> Descobrir onde está a UART ou JTAG/SWD

  1. Tirar todos componentes da PCB
  2. Escanear a PCB (com scanner doméstico)
  3. Mapear os pinos da CPU
  4. Seguir as trilhas
root@lhc:~# LABORATÓRIO HACKER DE CAMPINAS - DESCONFERÊNCIA ANUAL

Descobrindo como as coisas estão conectadas

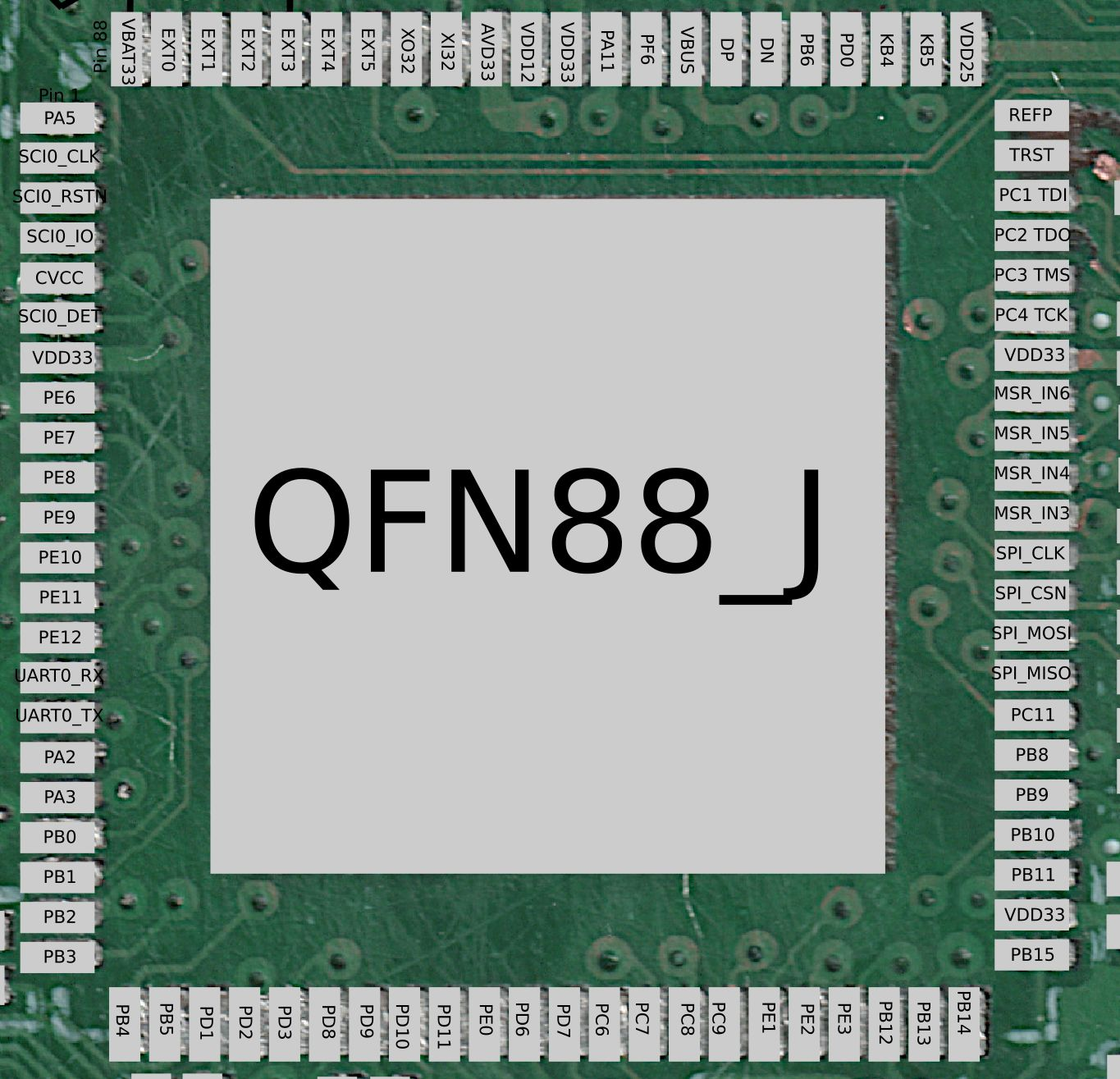

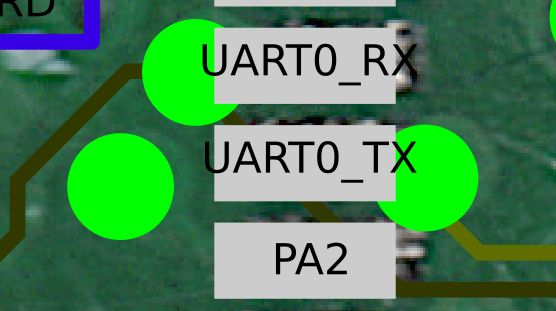

QFN88J
Trilhas QFN88J
root@lhc:~# LABORATÓRIO HACKER DE CAMPINAS - DESCONFERÊNCIA ANUAL

Descobrindo como as coisas estão conectadas

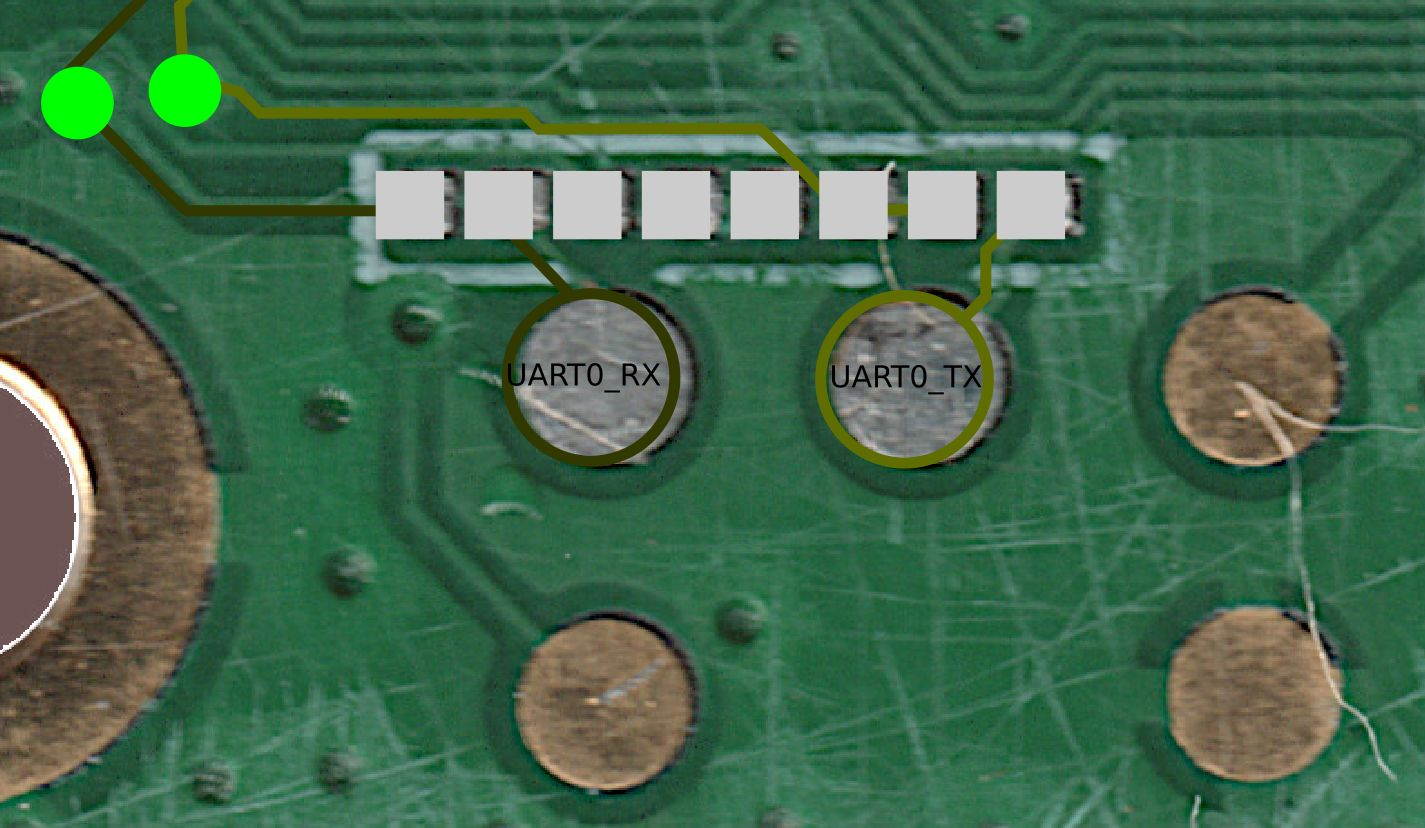

UART
root@lhc:~# LABORATÓRIO HACKER DE CAMPINAS - DESCONFERÊNCIA ANUAL

Trocar CPU
ou
achar vulnerabilidade?

root@lhc:~# LABORATÓRIO HACKER DE CAMPINAS - DESCONFERÊNCIA ANUAL

Trocando CPU

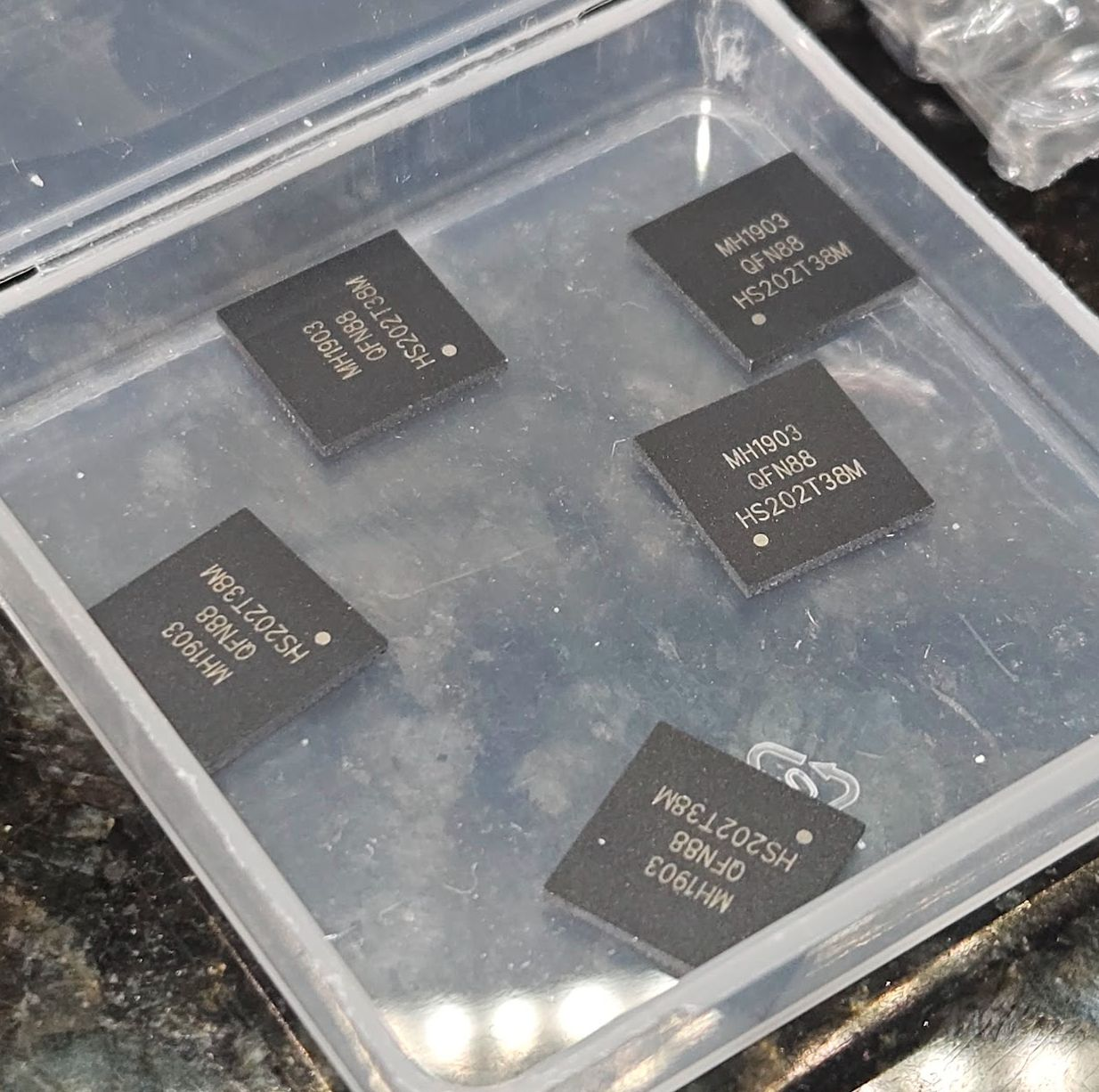

Anúncio MH1903

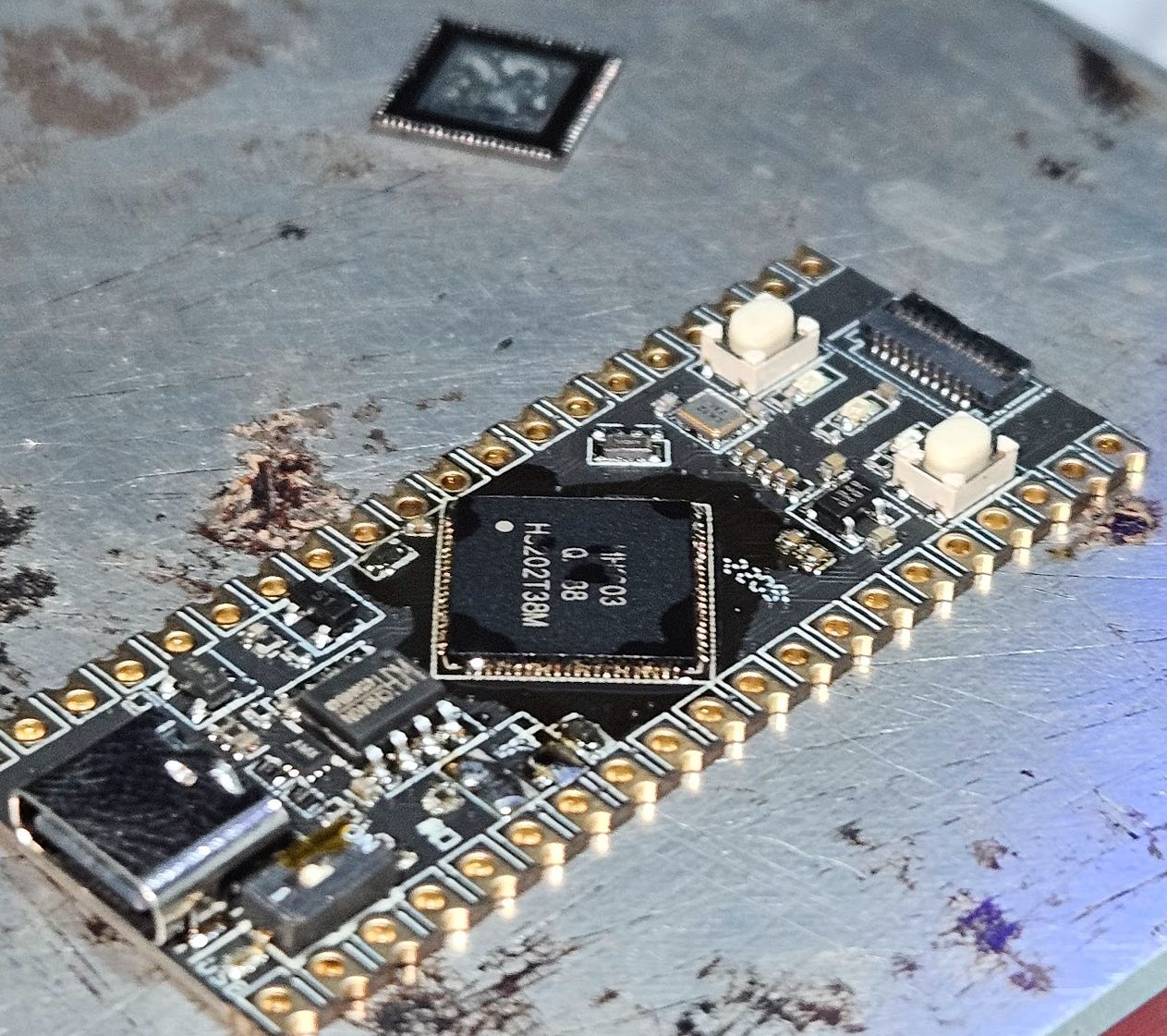

Solda na PCB
root@lhc:~# LABORATÓRIO HACKER DE CAMPINAS - DESCONFERÊNCIA ANUAL

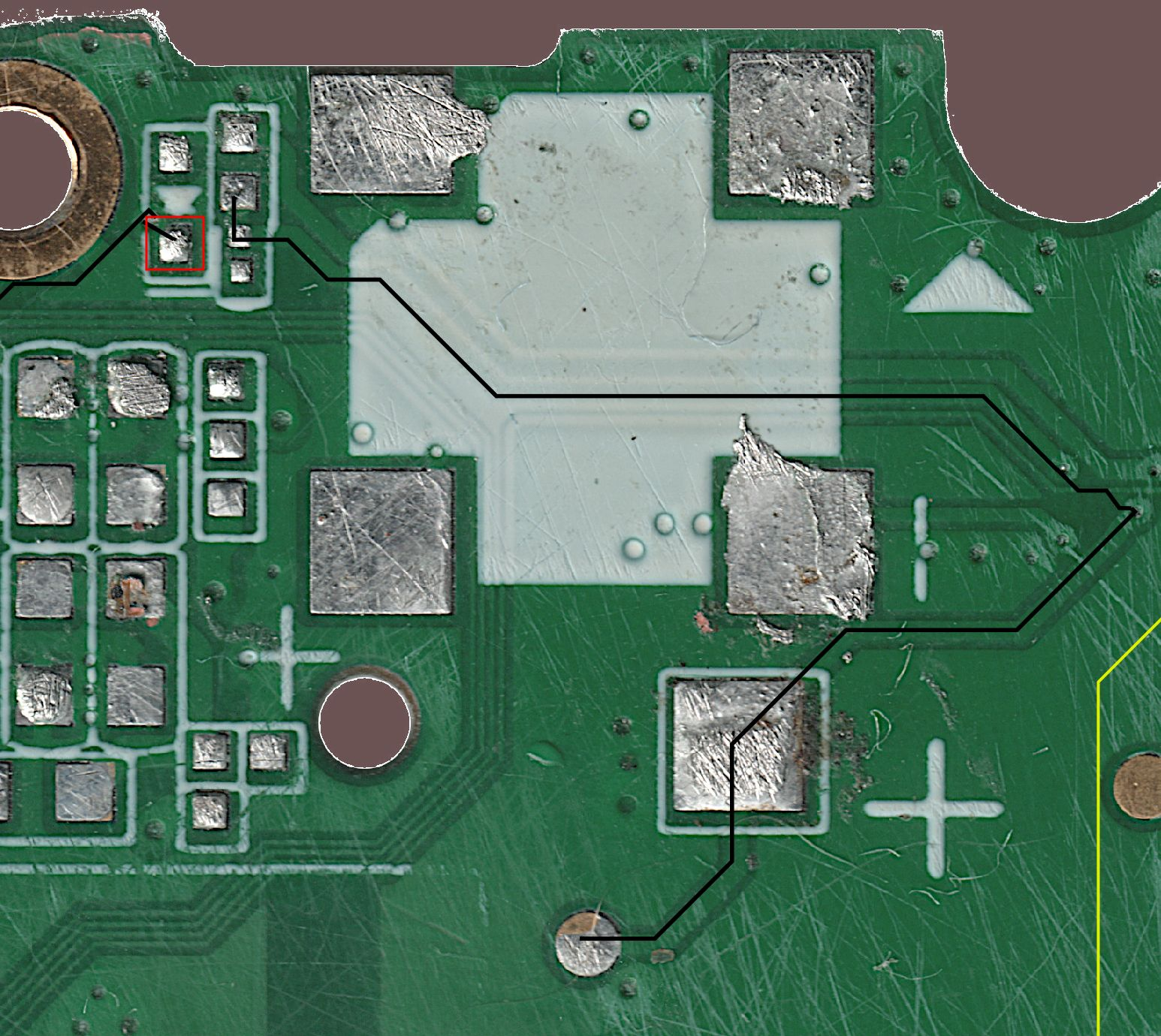

Trilha da Bateria

[ Caminho da bateria moeda para o MH1903 ]

Para gravar o MH1903, é preciso resetar ele para entrar no bootloader. Um dos jeitos é retirar temporariamente a tensão da bateria moeda causando um soft-tamper.

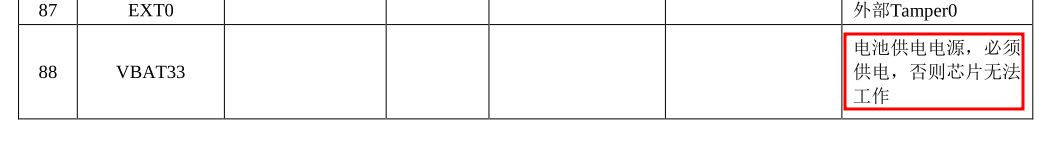

Tabela Datasheet VBAT33

Em chinês: Alimentação da bateria, precisa ser energizado caso contrário não funciona.

root@lhc:~# LABORATÓRIO HACKER DE CAMPINAS - DESCONFERÊNCIA ANUAL

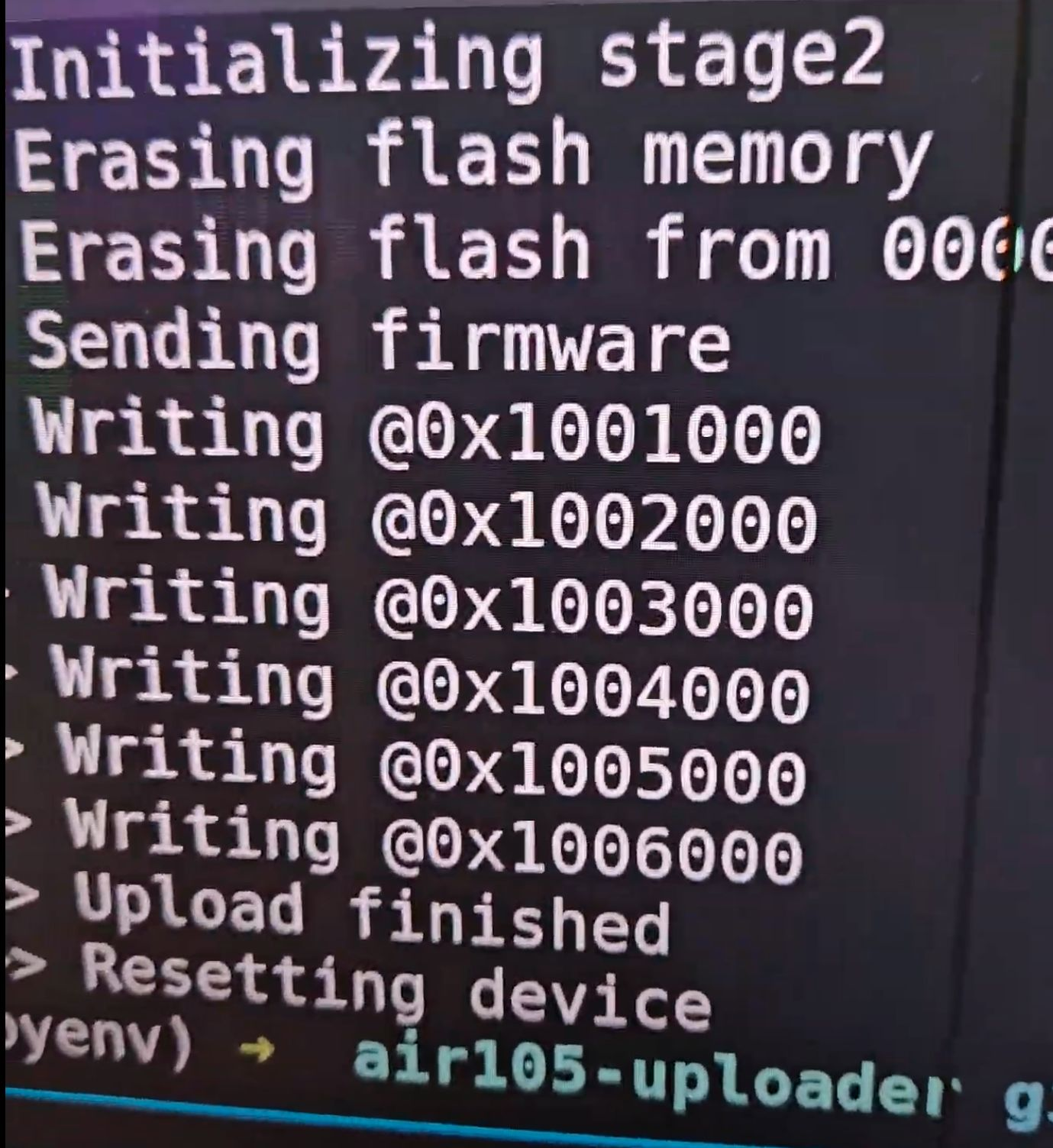

Log Terminal Gravado com Sucesso

> Dispositivo gravado com sucesso :)

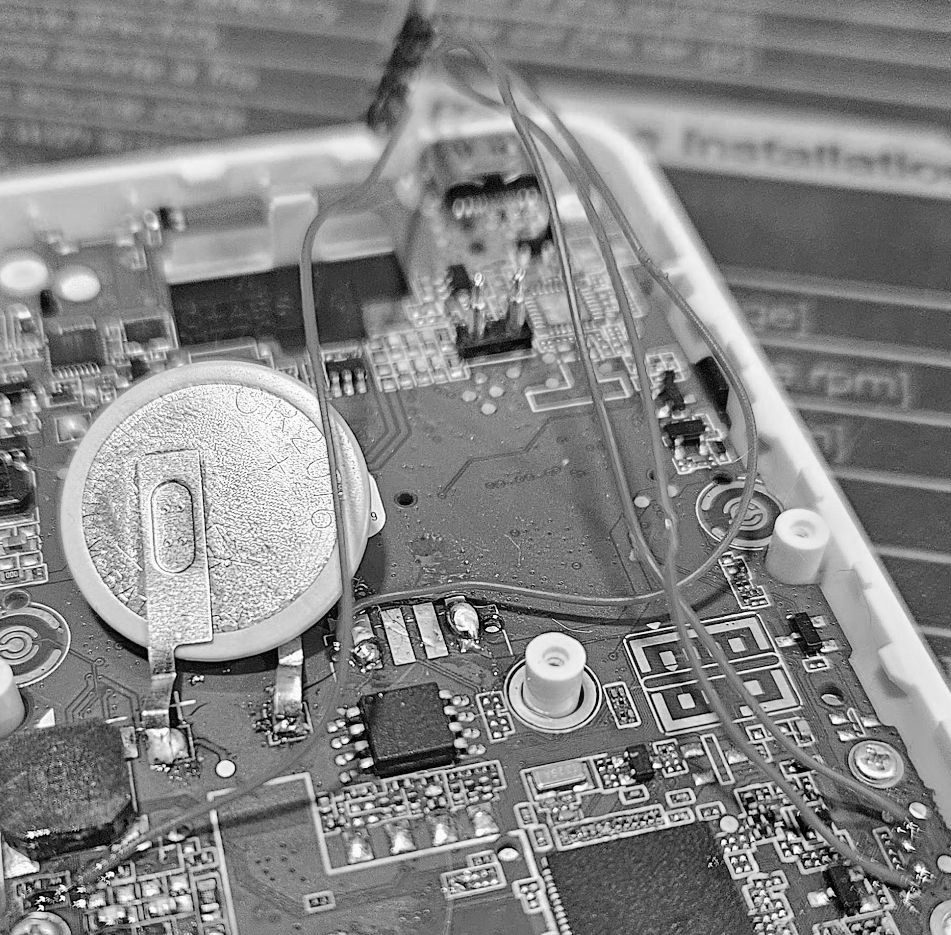

Fios UART Soldados

[ Fios para expor a UART e o "Reset" ]

root@lhc:~# LABORATÓRIO HACKER DE CAMPINAS - DESCONFERÊNCIA ANUAL

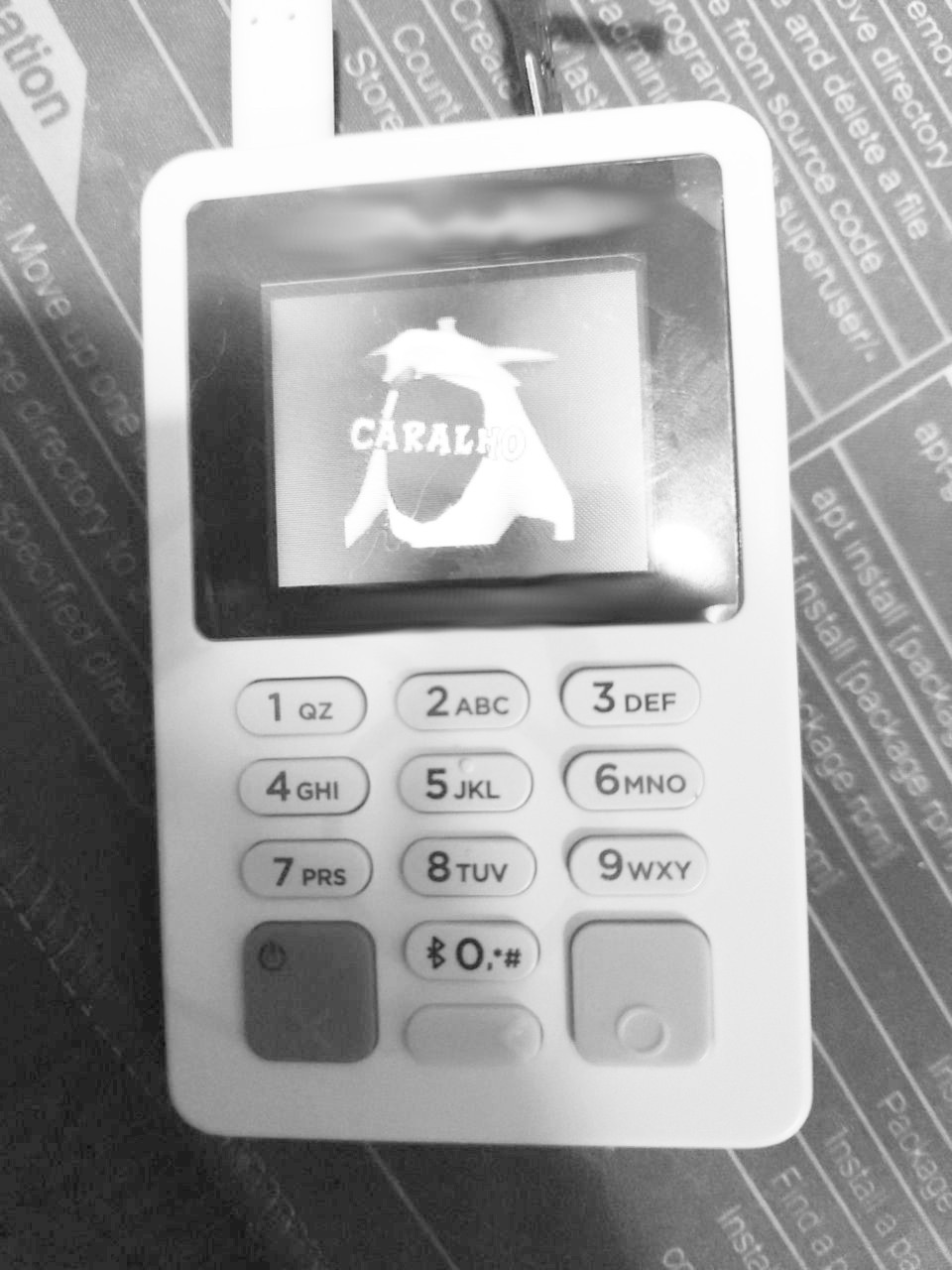

Crasharalho
root@lhc:~# LABORATÓRIO HACKER DE CAMPINAS - DESCONFERÊNCIA ANUAL

MAGIC STUFF

> Algumas coisas foram omitidas para simplicidade:

  • Foi feita engenharia reversa na firmware original do dispositivo e também na bootrom para descobrir os "periféricos ocultos" do MH1903 que controlavam a tela.
  • Foi criado um emulador para fazer um trace do que a firmware acessava ou usava.
  • A parte da criação do código. Ela é bem simples pois o LCD é um ST7735 rodando via SPI, algo comum para projetos arduino.
  • Em breve novidades sobre a engenharia reversa :D
  • E OBVIAMENTE, em breve, DOOM no mesmo dispositivo!
root@lhc:~# LABORATÓRIO HACKER DE CAMPINAS - DESCONFERÊNCIA ANUAL

Spoilers

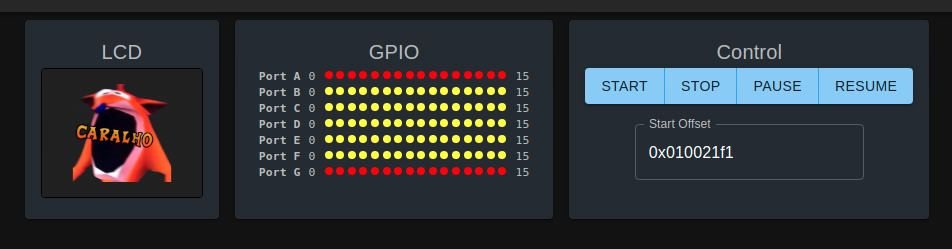

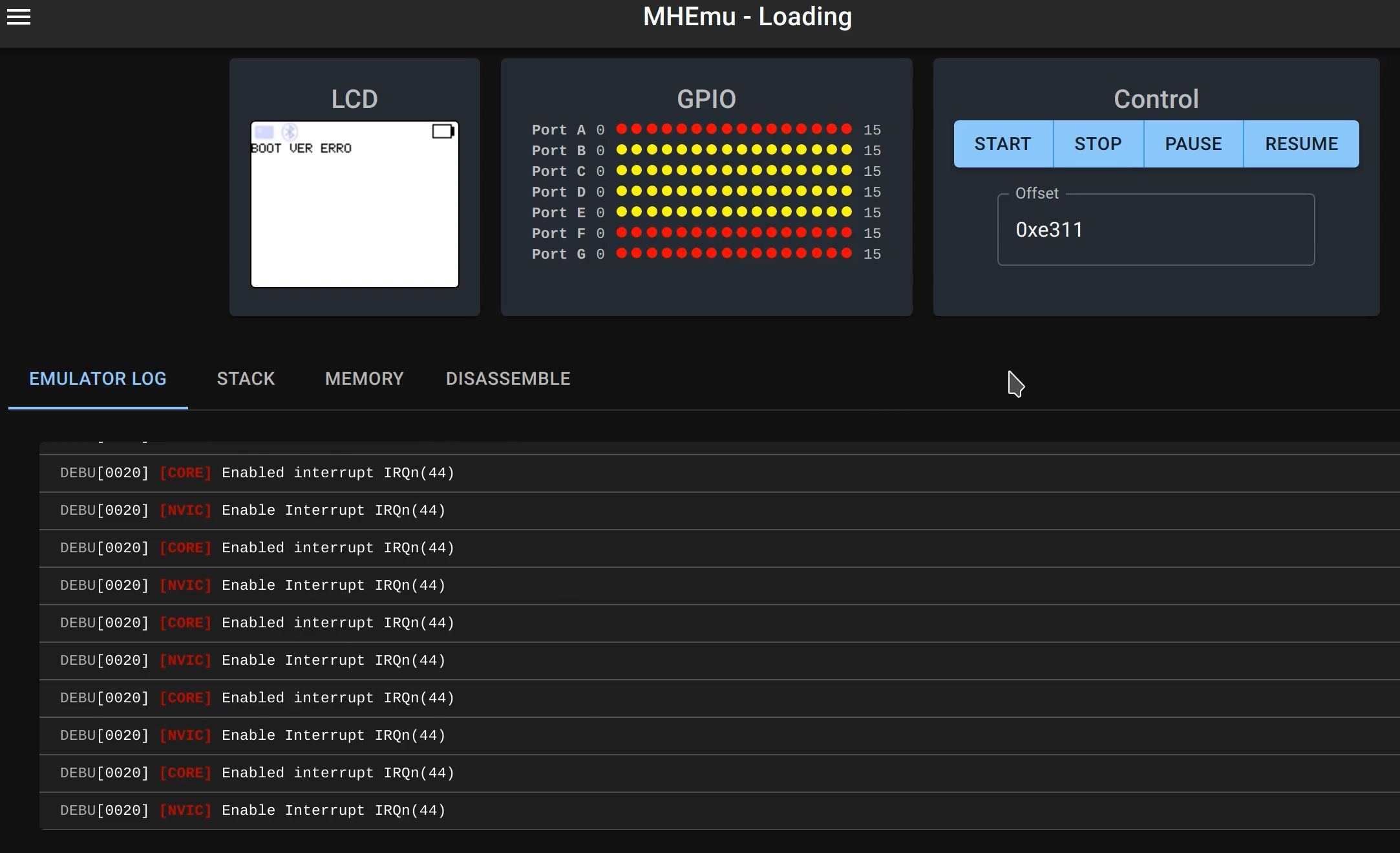

MHEmu Emulador
